Просмотры:0 Автор:Pедактор сайта Время публикации: 2025-11-03 Происхождение:Работает
Необходимость предварительной модификации поверхности наполнителей при гранулировании ТПЭ зависит от свойств наполнителя (активность и площадь поверхности), требований к характеристикам конечного продукта ТПЭ (механическая прочность, внешний вид, точность обработки) и коэффициента наполнения. Ниже объясняется, когда модификация необходима, а когда ее можно пропустить.

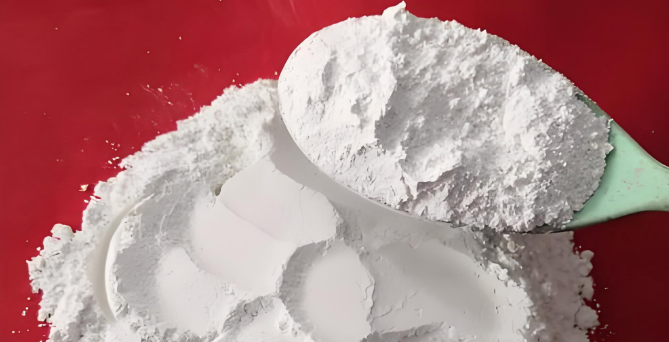

1. Основной принцип
Основной целью модификации наполнителя является улучшение совместимости неорганических наполнителей с матрицей неполярного ТПЭ.
Высокоактивные наполнители или наполнители с большой площадью поверхности имеют тенденцию к агломерации и плохой дисперсии из-за высокой поверхностной энергии.
Низкоактивные наполнители при низких нагрузках могут полагаться на компатибилизаторы и смазочные материалы в формуле вместо предварительной обработки.
2. Когда необходима предварительная модификация
Предварительная обработка рекомендуется (обычно с помощью силана или титаната) в следующих случаях:
(1) Характеристики наполнителя:
Для таких наполнителей, как нано-SiO₂, коллоидный кремнезем, осажденный кремнезем, мелкий карбонат кальция (>2000 меш) и нано-CaCO₃, предварительная модификация KH-570 или NDZ-101 (0,5–2% от массы наполнителя) помогает предотвратить агломерацию и обеспечивает равномерное диспергирование.
(2) Высокопроизводительные приложения:
Предварительная модификация, когда для продуктов TPE требуется:
Превосходные механические свойства (прочность на разрыв, прочность на разрыв, эластичность);
Гладкая поверхность (без пятен и шероховатостей);
Высокая точность (тонкостенная экструзия, прецизионное литье под давлением).
Обработка поверхности улучшает межфазное соединение и снижает нестабильность обработки.
(3) Высокая загрузка наполнителя (≥20 частей в час):
Когда содержание наполнителя составляет 20 частей на час или более, необходима предварительная модификация, чтобы предотвратить повышенную вязкость расплава, высокий крутящий момент и плохую ударную вязкость продукта.
3. Когда предварительная модификация не требуется
Вы можете пропустить предварительную обработку, если:
(1) Использование наполнителей с низкой активностью, таких как крупный карбонат кальция (<1250 меш), тальк (<500 меш) или порошок слюды, которые имеют низкую поверхностную энергию и слабую склонность к агломерации.
(2) Производство дешевого или универсального ТПЭ, в котором наполнитель добавляется главным образом для снижения стоимости или контроля плотности, а не для улучшения характеристик.
(3) Низкое содержание наполнителя (<15 частей в час):
Совместимость можно поддерживать с помощью добавок и смазок PP-g-MAH или SEBS-g-MAH, образующих мостик между наполнителем и матрицей и одновременно улучшающих дисперсию.
4. Практические советы
Используйте связующие агенты в качестве первого выбора; в сочетании со стеариновой кислотой (0,5–1%) для систем с высокой нагрузкой, чтобы сбалансировать связывание и текучесть.
Если вы пропускаете предварительную модификацию, предварительно смешайте ТПЭ с веществом, обеспечивающим совместимость, и смазкой перед добавлением наполнителя, чтобы предотвратить агломерацию.
Для специальных наполнителей (например, кремнезема, нанопорошков) предварительная обработка по-прежнему рекомендуется, если требуется высокая прозрачность или механическая прочность.
Краткое содержание
Модификация поверхности наполнителей при составлении компаундов и гранулировании ТПЭ не всегда обязательна, но для высокопроизводительных систем с высокой загрузкой или мелкодисперсных систем предварительная обработка значительно улучшает дисперсию, стабильность и качество продукта.
NANJING HAISI является профессиональным производителем экструдеров для пластика. Мы поставляем двухшнековые экструдеры, одношнековые экструдеры, экструдеры для переработки пластмасс, двухступенчатые экструдеры, лабораторные экструдеры, машины для смешивания и подачи, машины для охлаждения и гранулирования, дробильные машины и так далее.
