Модификация смешивания TPU и ПВХ (часть II)

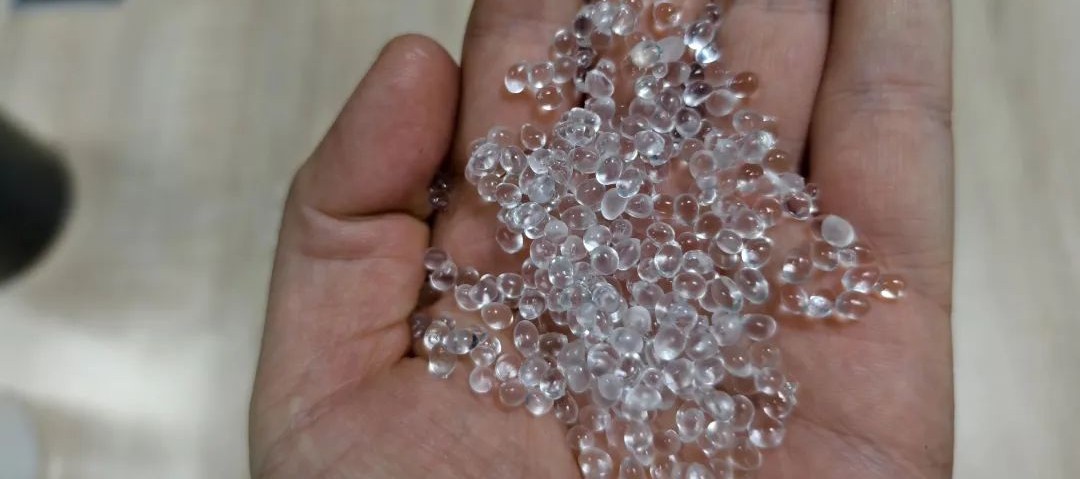

Обширные экспериментальные данные показывают, что смеси PVC/TPU демонстрируют превосходную нефтяную стойкость, с объемами и изменениями веса (△ V и △ w) обычно ниже 0,5%. Тем не менее, эти смеси имеют тенденцию иметь более низкую сопротивление растворителя, и этот недостаток увеличивается по мере роста содержания TPU. Это тесно связано с тем фактом, что сам TPU обладает хорошей нефтяной стойкостью, но плохой сопротивление растворителям, особенно ароматическим углеводородным растворителям. В целом, смеси TPU/PVC показывают синергию в механических свойствах и химической стойкости. Например, массовое соотношение TPU/PVC 90/10 обеспечивает наилучшие комплексные механические характеристики, в то время как соотношение 30/70 также достигает хороших результатов.

Различные отношения TPU/PVC также влияют на свойства памяти формы смеси. При массовом соотношении 80/20 смесь демонстрирует снижение гистерезиса при циклическом натяжении по сравнению с чистым ПВХ. Однако, когда массовое соотношение составляет 60/40, постоянная деформация смеси становится больше, чем у ПВХ.

ПВХ значительно усиливает задержку пламени TPU. Например, при смешивании пластифицированного ПВХ (содержит 40 частей пластификатора DOP) с TPU при соотношении 50/50, смесь все еще достигает значения LOI (ограничивающего индекса кислорода) выше 21% (с только ПВХ, имеющим LOI 25%). Другие исследования показывают, что когда содержание ПВХ превышает 60%, плавные свойства смеси существенно улучшаются - по -настоящему, потому что таяние смешивания смешивания задерживает карбонизацию TPU.

Однако не все TPU могут быть механически смешаны с ПВХ. Из -за тепловых ограничений ПВХ только мягкие ТПУ подходят для смешивания. Более жесткие TPU с берегом А. Более 80 обычно требуют температуры обработки около 200 ° C, что делает их несовместимыми для механического смешивания с ПВХ.

Добавление третьего полимерного компонента также влияет на свойства смеси TPU/ПВХ. Например, введение до 20% хлорированного полиэтилена (CPE) в смесь увеличивает прочность разрыва. Тяжелая смесь CPE/PVC/TPU с 20% CPE и PVC (по общей массе) достигает прочности слезы 90 кН/м по сравнению с всего лишь 80 кН/м только для ТПУ. В пределах умеренного содержания CPE/PVC (до 30%) тройная смесь поддерживает регламентию TPU и устойчивость к нефти. CPE/PVC также снижает чувствительность температуры, улучшая обработчику, снижая общие затраты на материал примерно на 15%.

CPE также может подавлять тепловую деградацию TPU, улучшая стабильность тепла. Несмотря на то, что добавление CPE немного снижает механическую прочность, он повышает обработчику и помогает сохранить превосходную низкотемпературную гибкость TPU.

При смешивании с переработанным TPU CPE также действует как совместимость, укрепляя межфазный переходный уровень между TPU и ПВХ. Этот эффект улучшает растягивающую силу и удлинение смеси при перерыве. Кроме того, сплавы TPU/CPE/HPVC, приготовленные с помощью смешивания расплава, демонстрируют лучшую обработанность и сохраняют холодное сопротивление TPU, хотя более высокое содержание CPE/HPVC может снизить прочность на растяжение.

Более того, смешивание TPU, ПВХ и сополиэфира (COP) создает резиновую резину с резинообразными свойствами. Этот материал выигрывает от выносливости ТПУ, экономической эффективности ПВХ и выдающейся низкотемпературной производительности полиции, что делает его весьма универсальным для приложений, требующих гибкости, долговечности и низкой стоимости.

Nanjing Haisi является профессиональным производителем пластиковой экструдерной машины, мы поставляем двадневный экструдер винтов, одно винтовой экструдер, пластиковый экструдер, двухэтапный экструдер, лабораторный экструдер, смешивание и кормление, охлаждающая и шарика, машина для дробления и так далее.
