Каково соотношение L/D винта? Как выбрать соотношение L/D?

1. Каково соотношение L/D винта ?

Длина рабочей части винта относится к длине резьбовой части, а также к длине от центральной линии подающего порта до конца резьбы винта. Отношение длины винта к диаметру винта называется соотношением L/D. При некоторых других условиях (например, диаметре винта) увеличение соотношения L/D означает увеличение длины винта. Большое соотношение L/D и разумное распределение температуры способствуют смешиванию и пластификации пластмасс. В это время пластмассы нагреваются в бочке в течение более длительного времени, и пластификация пластмасс будет более достаточной и равномерной, тем самым улучшая качество пластификации.

2. Преимущество увеличения соотношения L/D

(1) Шнек находится под полным давлением, что может улучшить физические и механические свойства продукта.

(2) Материал хорошо пластифицирован, внешний вид изделия хороший.

(3) Экструзия стабильна, а объем экструзии увеличивается на 20–40%.

(4) Целесообразно регулировать температурный градиент в осевом направлении цилиндра для удовлетворения потребностей специальной обработки полимеров.

(5) Способствует формованию порошка.

3. Как выбрать соотношение L/D ?

Если требования к качеству пластификации остаются неизменными, то после увеличения соотношения L/D скорость вращения шнека можно увеличить, тем самым увеличивая объем пластиковой экструзии. При условии определенной скорости шнека соотношение L/D увеличивается, а это означает, что время движения материала в шнеке увеличивается, что способствует пластификации и смешиванию пластмасс, что может уменьшить обратный поток и утечку расплава и улучшить производственную мощность.

Однако, если соотношение L/D слишком велико, мощность, потребляемая винтом, соответственно увеличится, а сложность обработки и сборки винта и цилиндра увеличится, а также увеличится возможность изгиба винта, что приведет к царапинам винта и внутренней стенки цилиндра, что приведет к сокращению срока службы.

Следовательно, соотношение L/D не может быть увеличено вслепую. Выбор соотношения L/D шнека следует учитывать в зависимости от характеристик добавляемого материала и требований к качеству продукции.

Для обработки термочувствительных материалов, таких как ПВХ, рекомендуется использовать меньшее соотношение L/D шнека, поскольку слишком большое соотношение L/D шнека легко приведет к слишком длительному времени пребывания и вызовет разложение; Для материалов, требующих более высокой температуры и давления, следует использовать большее соотношение L/D; Если требования к качеству продукции не слишком высоки (например, переработка и гранулирование отходов), можно использовать шнек с меньшим соотношением L/D; Для материалов различной геометрической формы требования к соотношению L/D винта также различны. Для сыпучих материалов из-за пластификации и грануляции соотношение L/D шнека может быть выбрано меньшим. Для порошковых материалов, которые не пластифицированы и не гранулированы, соотношение L/D шнека должно быть больше. Обычно соотношение L/D винта составляет 20-30.

Кроме того, если используется винт с большим соотношением L/D и необходимо увеличить скорость винта, крутящий момент будет увеличен. Для винта малого диаметра необходимо проверить его прочность, чтобы убедиться, что ее прочность соответствует требованиям.

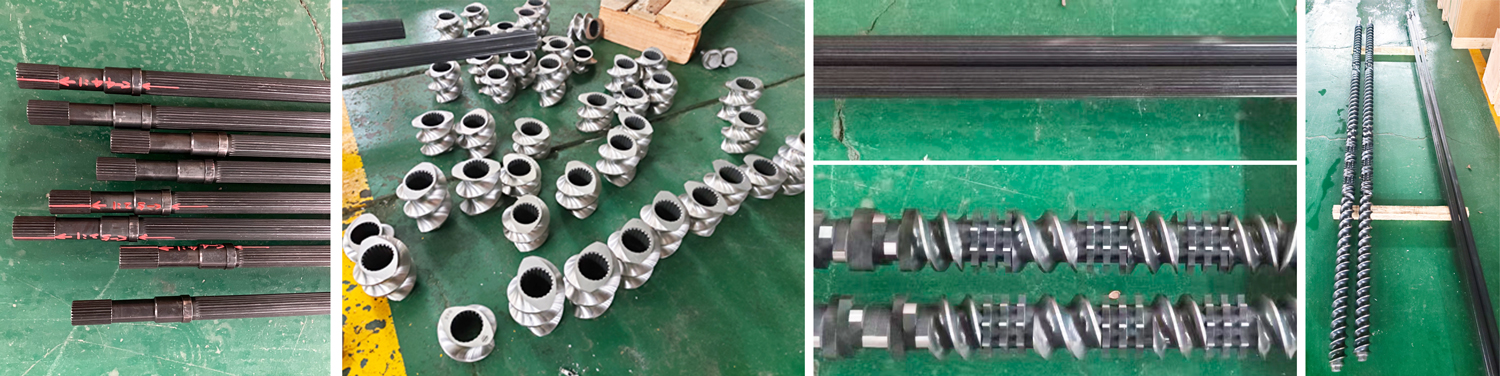

Nanjing Haisi Extrusion является профессиональным производителем двухшнековых экструдеров. У нас есть собственный завод по тонкой переработке, который гарантирует, что шнековые элементы производятся стандартно и высокого качества.
