Горячие клеевые клей

Чтобы получить достаточную прочность и теплостойкость от нереактивной составы, горячий  Переплаченные клей, как правило, требуют, чтобы какой -то компонент разделился на диспергируемый, но  Взаимосвязанная сеть жесткой фазы при охлаждении. Для клея на основе блока стирола  Сополимеры, жесткая фаза состоит из стеклянных стиролов. Для клея на основе  этиленовые сополимеры, воски или олефиновые сополимеры, твердая фаза состоит из органических  кристаллиты (Фигура 1).

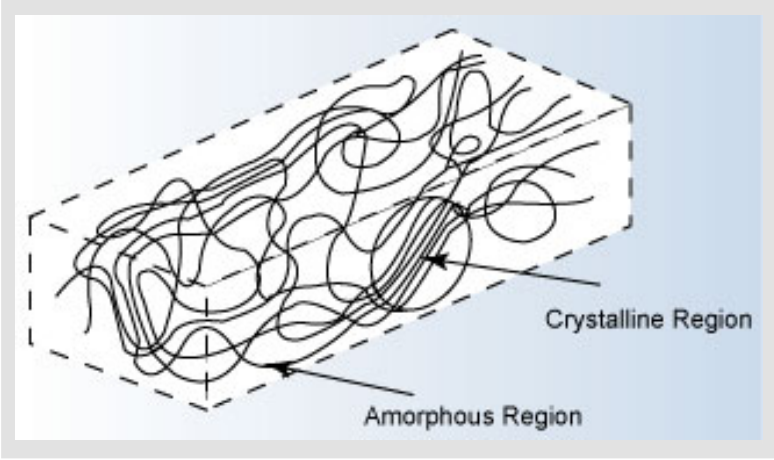

Фигура 1: Кристаллические и аморфные области в полимерной структуре

Рисунок 2 иллюстрирует механический спектр аморфных и кристаллических полимеров. А  Стеклянная область указывает на хрупкий полимер; В области потока полимер находится в расплаве  И не хватает силы. Резиновая область свидетельствует о высокой прочности и вязкоупругих  деформация для поглощения напряжения и воздействия.

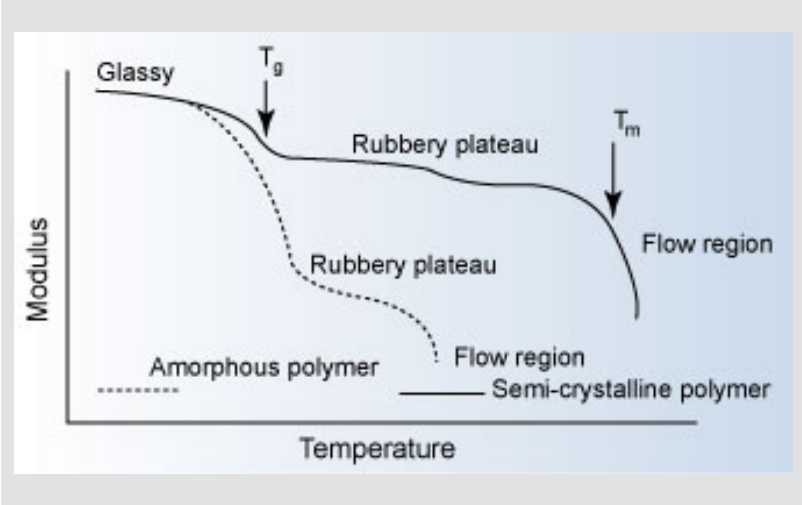

Фигура 2: Механический спектр двух полимеров горячих расплава1

Потому что клеевые клеев расплава применяются в форме расплава и достигают силы связи на  Резолидификация на охлаждении, есть два важных физических свойств: стеклянный переход  температура и температура расплава. Они будут значительно варьироваться в зависимости от типа базы  Используется полимер и добавки или модификаторы, присутствующие в составе.  Как правило, большинство жарких клеев и герметиков имеют температуру стеклянного перехода, TG, ниже комнатной температуры. Температура расплава, TM, должна быть достаточно низкой, чтобы удобно  Обеспечить применение, но не настолько высокое, чтобы привести к проблеме безопасности или пожара. Самый горячий расплав  Клей имеет TM, так что типичные температуры применения составляют 150-200 ° C, и они  стать полностью твердым при температуре ниже 80 ° C.  Вязкость горячего расплава при повышенной температуре также является важным критерием. Горячие  расплава должна быть способна применять и намочить подложку, но он не должен иметь такой  Низкая вязкость, чтобы вытекать из обработчивого оборудования или соединения. Вязкость в расплаве  Форма также будет определять, как может быть применен продукт (рисунок 3).

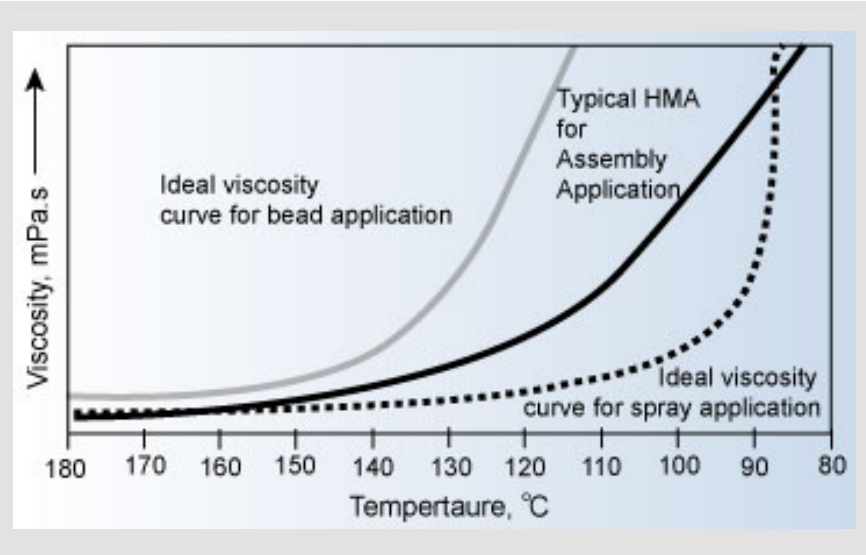

Рисунок 3: Вязкость расплавленных клеев с расплавлением в зависимости от температуры

Вязкость жарких кледей или герметиков, как правило, не измеряется в сношах. А  вязкость при повышенной температуре обычно присутствует в виде индекса потока расплава (MFI), который является  вес полимера, который может быть экструдирован из сопла при заданной температуре, давлении и  время. Полимеры с высокой MFI имеют низкую вязкость при повышенных температурах. Поток расплава  Метод проверки индекса указан в ASTM D1238. Вязкость расплава большинства полимеров является  Экспоненциальная функция молекулярной массы, но отношения не проста.  Система горячего расплава должна достичь относительно низкой вязкости, когда в расплавленном состоянии, чтобы  достичь смачивания, но это не должно остыть слишком быстро, или у него не будет времени полностью намочить  Молекулярная шероховатость субстрата. Быстрое охлаждение может быть результатом нанесения горячего расплава на  субстрат с высокой теплопроводностью (например, металлами) или полимерами, которые быстро кристаллизуются.  Проблема достижения высокой силы связи с металлами может быть решена путем предварительного нагрева  Металл перед нанесением клея. Это обеспечит более длительное время для адгезива в  расплава и намочить подложку. Проблема быстрой кристаллизации с определенными полимерами  Должен быть сбалансирован с более высокой сплоченной силой, которая обычно возникает в результате этих  система
